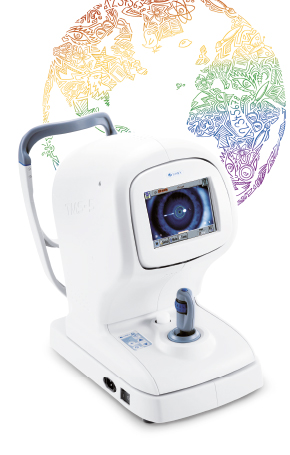

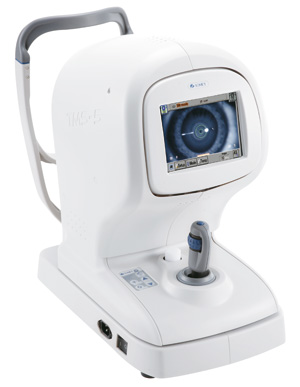

TMS-5 : Topographe à caméra Scheimpflug et Placido
TMS-5
SCHEIMPFLUG TOPOGRAPHER
PlacidoTopography verifies Scheimpflug imaging
High resolution
Anterioir + posterior map
Pachymetry map
Anterior chamber depth
Highg speed measurement: 0.5 sec.
Operates in all light conditions
TMS-5 promotion videoL’analyseur de segment antérieur Placido et Scheimpflug !
Combinant la topographie Placido et Scheimpflug, le TMS-5 de TOMEY permet l’analyse complète de la face antérieure et postérieure de la cornée.
Points forts
- Analyse de la face antérieure et postérieure de la cornée
- Mesure ultra-rapide en moins de 0.5 sec sur un diamètre de 14 mm
- Récupération des examens réalisés sur TMS-2/3/4
- Compatible avec le logiciel Okulix pour le calcul d’implant avancé
- Prise de mesure dans un environnement lumineux
- Module de détection des ectasies cornéennes par Scheimpflug
- Module de détection des kératocônes par Placido

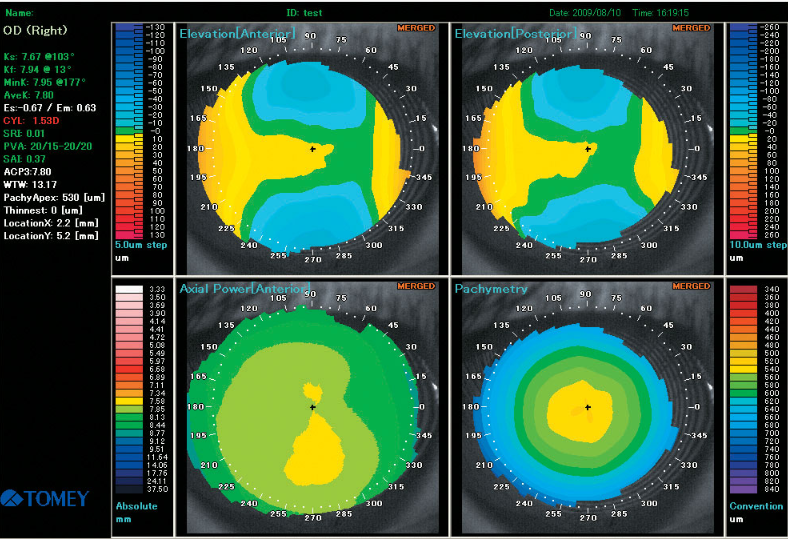

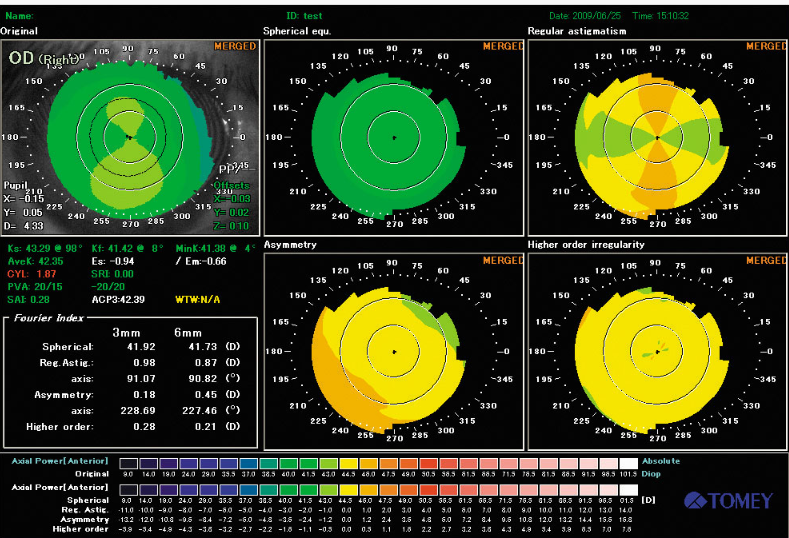

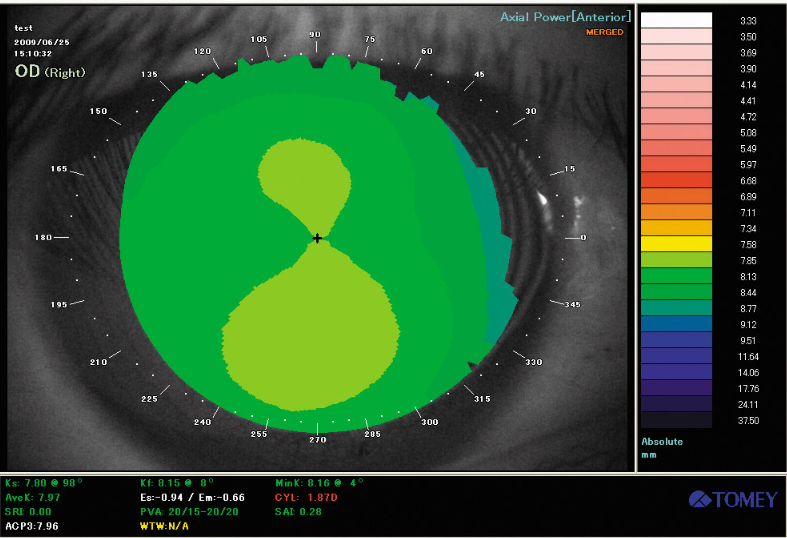

Images
Présentation Vidéo :
Caractéristiques techniques :

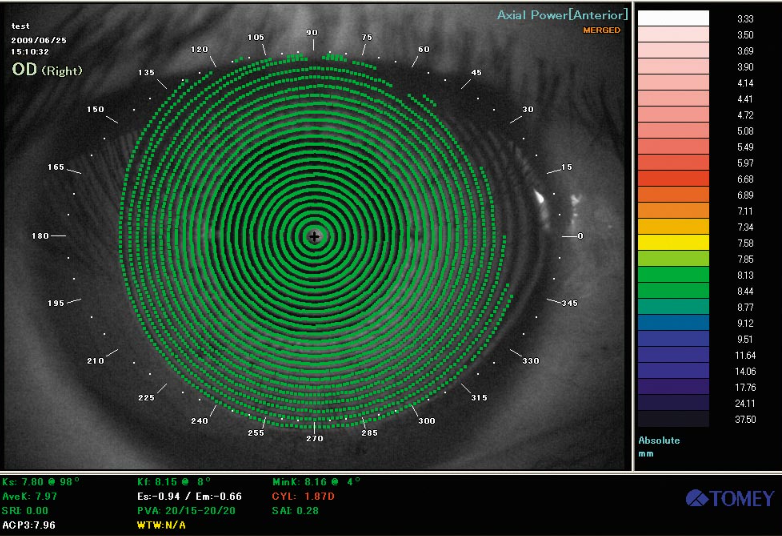

Cônes Placido
| Nombre d’anneaux | 31 ou 25 |
|---|---|
| Diamètre d’analyse maximum | 0.35 mm à 10.7 mm (Cône 25) 0.45 mm à 11.7 mm (Cône 31) |
| Eclairage | Contrôlé par LED |
| Temps d’acquisition | 0.5 s (4 acquisitions) |
| Nombre de points analysés | 63 488 |
| Nombre de points mesurés | 7300 (Cônes de 31 anneaux) 6400 (Cônes de 25 anneaux) |
| Nombre moyen de points par anneaux | 256 |
| Alignement | Joystick et correction du logiciel |
| Correction des défauts d’alignements | Contrôlé par logiciel |
| Capture d’image | Automatique ou manuel |
| Plage de mesure | 5.5 mm à 10 mm |
| Précision | +/- 0.02 mm |

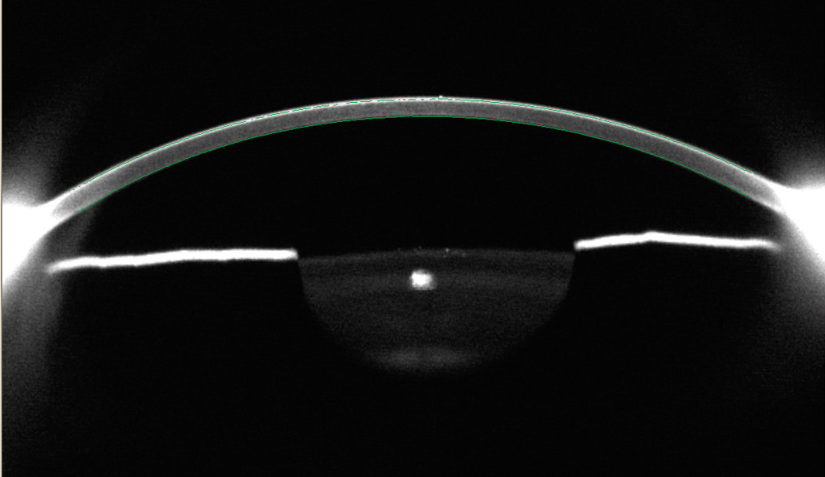

Image Scheimpflug
| Vitesse d’acquisition | 64 images / seconde |
|---|---|
| Diamètre d’observation | 13.6 mm |
| Nombre de points de mesure | 40 960 maximum (640 points x 64 images) |
| Capture d’image | Automatique ou manuel |
Généralités
| Ecran d’alignement | 6.4“ LCD couleur |
|---|---|
| Mouvement tête optique |
Avant – arrière : 50 mm Droite – gauche : 90 mm Haut – bas : 40 mm |
| Mouvement mentonnière | 70 mm |
| Dimensions | 268 (L) x 513 (P) x 505 (H) mm |
| Poids | 19 kg |
| Alimentation | 240 V 50/60 Hz Classe I type B |
Informatique
| Système d’exploitation | Windows XP |
|---|---|
| Processeur | Intel Core2 Duo |
| RAM | 4 Go |
| Vidéo |
Mémoire vidéo 512 Mo Carte graphique Open GL Résolution 1024 x 768 |
| Stockage | HDD 640 Go / CD-RW |
| Communication | Port USB 2.0 / LAN (RJ-45) |
